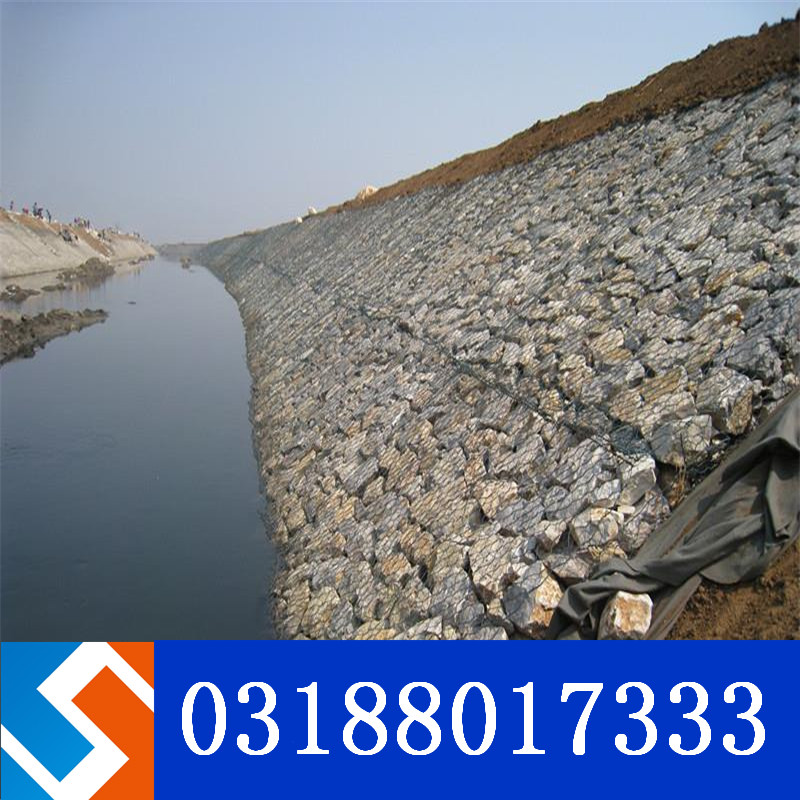

浙江河道格賓網擋墻工程系浙江河道綜合整治工程的一個重點建設項目之一。

浙江河道格賓網擋墻工程施工工藝流程:放線定位—做賓格網墊的1:2坡—夯實邊坡—挖網箱基槽—人工清槽—監理驗槽驗坡—下格賓網反濾土工布—下綁扎好的網箱籠—裝填石料—網箱封蓋—擺放組裝好的格賓網墊—裝填石料—封網墊蓋。

浙江河道格賓網擋墻工程放線挖基槽

a根據圖紙要求河底寬10-25m。以已完工的檔土墻為一端,在河底高程上向?qū)Π读?0-25m為格賓網成型后的坡角。

b以坡角線為基準,根據賓格網墊厚度230mm及500mm向上做1:2坡。并以河底高程為基準挖2m×6m網箱槽。

c為控制準確坡度,做1:2坡度三角板,斜邊(坡)長度≥2m,兩直角邊可以靈活掌握,方便使用即可。為確保1:2坡度準確,使用過程中要經常檢查坡度三角板是否變形。

d按水面線高程在坡上每15-20m釘一木樁,并拉白線供裝填格賓網時使用。

e小挖掘機基槽開方時留30-50mm余量,然后以人工完成*后成型工作,以保證基槽尺寸準確。
